Sekiz yıl önce mikrodenetleyici programlamak, yalnızca elektronik mühendislerinin laboratuvarlarında yapılan bir işti. Bugün ise bir masaüstünde, birkaç yüz liralık bir kart ve ücretsiz bir yazılımla herkes kendi akıllı projesini üretebiliyor. Ancak çoğu başlangıç seviyesindeki kişi, kabloları bağlayıp ilk kodu yazdığı an hata mesajlarıyla karşılaşıyor ve pes ediyor. Bu rehber, o ilk adımı güvenli bir şekilde atmanız için yazıldı.
Mikrodenetleyici Neden Önemli ve Nasıl Çalışıyor?
Mikrodenetleyici, tek bir çip üzerinde işlemci, bellek ve giriş çıkış birimlerini barındıran minyatür bir bilgisayardır. Bilgisayarların aksine tek bir göreve odaklanmak üzere tasarlanmıştır. Bir sensörden veri okuyup bir röleyi tetikleyebilir, bir ledi yakıp söndürebilir veya bir motoru belirli bir hızda döndürebilir.
Mikrodenetleyicilerin gücü, fiziksel dünyayı dijital dünyaya bağlayabilmesinde yatar. Sıcaklık, ışık, mesafe gibi analog değerleri sayısal verilere dönüştürür. Bu sayede yazılım üzerinden çevreyi algılayıp tepki vermek mümkün olur. Arduino, ESP32, STM32 gibi popüler kartların hepsi bu temel mantık üzerine çalışır.
Başlamadan Önce Hazırlık: Hangi Kartı Seçmelisiniz?

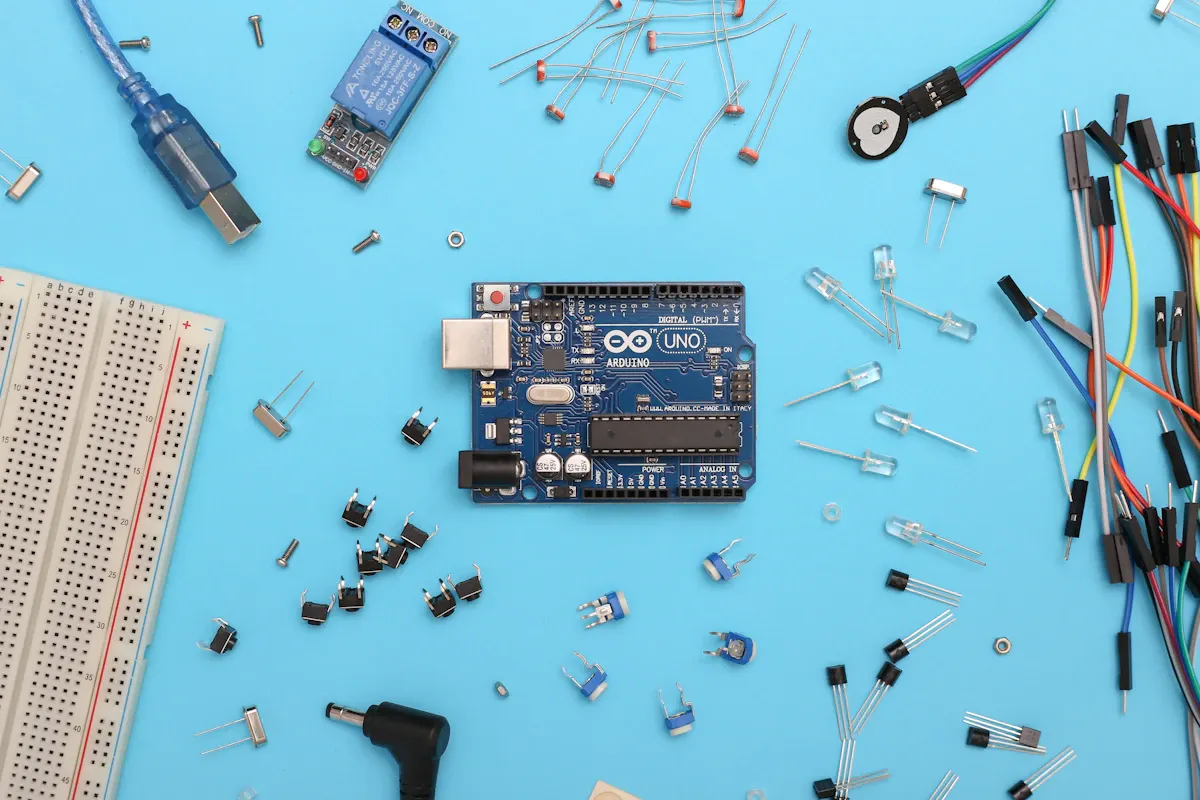

İlk projede donanım karmaşıklığı motivasyonu kırar. Bu yüzden Arduino Uno, başlangıç için en mantıklı seçenektir. Fiyatı uygun, topluluk desteği geniş ve hata yapma payı nispeten yüksektir. ESP32 de güçlü bir alternatiftir ancak kablosuz bağlantı özellikleri, ilk öğrenme aşamasında dikkat dağıtabilir.
Yazılım tarafında Arduino IDE en yaygın tercih olsa da, ileri düzey kullanıcılar için STM32 serisi kartlarda ST'nin kendi geliştirme ortamı kullanılır. Hangi kartı seçerseniz seçin, bilgisayarınızda çalışacak bir geliştirme ortamı, uygun bir USB kablosu ve kartla uyumlu bir sürücü kurulumu şarttır.
Adım 1: Geliştirme Ortamını Kurmak
Arduino web sitesinden işletim sisteminize uygun kurulum dosyasını indirin. Kurulum sırasında sürücü yükleyicisini de işaretlediğinizden emin olun. Programı açtıktan sonra Araçlar menüsünden kart türünü ve bağlı olduğunuz portu seçin. Uno kullanıyorsanız kart listesinden Arduino Uno'yu, port kısmından ise kartın takılı olduğu COM veya dev dizinini belirleyin.
STM32 kartlar için durum biraz farklıdır. ST'nin resmi sitesinden STM32CubeIDE'yi indirip kurmanız gerekir. Bu ortam, çip için gerekli tüm kütüphaneleri ve ayar panellerini tek bir arayüzde sunar. İlk kurulumda biraz daha fazla adım vardır ancak uzun vadede profesyonel projeler için çok daha esnek bir yapı sağlar.
Adım 2: Donanımı Doğru Bağlamak
Kartı USB ile bilgisayara bağladıktan sonra güç göstergesi olan ledin yandığını kontrol edin. Bu ışık yanmıyorsa kablo bozuk olabilir veya kart hasar görmüş olabilir. Breadboard üzerinde basit bir devre kurarak başlayın. Bir ledin uzun bacağını (anot) kartın dijital 13 numaralı pinine, kısa bacağını (katot) ise bir direnç üzerinden toprak (GND) pinine bağlayın.
GND bağlantısını atlamak, yeni başlayanların en sık yaptığı hatadır. Devre topraklanmadığında akım tam olarak akamaz ve kart beklenmedik şekilde davranır. Ayrıca pin çıkış gerilimini mutlaka kontrol edin. Beş volt çipi bir lede doğrudan bağlamak, direnç kullanmasanız bile çipi zorlamaz ancak uzun vadede pin ömrünü kısaltır.
Adım 3: İlk Kodu Yazmak ve Yüklemek
Arduino kurulum programını açın ve Dosya menüsünden Örnekler sekmesine gidin. Burada «Blink» örneğini seçin. Bu kod, 13 numaralı pindeki ledi bir saniye yakıp bir saniye söndürür. Kodun yapısını inceleyin: setup fonksiyonu kart açıldığında bir kez çalışır, loop fonksiyonu ise sürekli döngü halinde tekrar eder.
Kodu yüklemek için üst menüdeki yükle butonuna basın. Alt kısımda derleme işlemi başlayacak ve ilerleme çubuğu dolacaktır. «Yükleme tamamlandı» yazısını gördüğünüzde kart üzerindeki ledin yanıp söndüğünü fark edeceksiniz. Bu an, donanım ve yazılım arasındaki köprüyü kurduğunuz andır.
STM32 için süreç biraz daha katıdır. CubeIDE'de önce çip modelini seçip saat ayarlarını yapılandırmanız, ardından pin atamalarını grafiksel arayüzden yapmanız gerekir. Bu adımların ardından kod üretici butonuna basarak boş bir iskelet oluşturulur ve siz kendi mantığınızı bu iskelet içine yazarsınız.
Adım 4: Bir Sensör Ekleyerek Projeyi Geliştirmek
Tek bir ledi yakıp söndürmek eğitici olsa da gerçek projeler sensör verisiyle çalışır. Basit bir sıcaklık sensörü, örneğin DHT11, devrenize ekleyerek ortam sıcaklığını okuyabilirsiniz. Sensörün veri pinini kartın dijital girişlerinden birine bağlayın ve ilgili kütüphaneyi kurulum programındaki kütüphane yöneticisinden yükleyin.
Kütüphane kurulumu, hazır fonksiyonları projenize dahil etmenizi sağlar. DHT kütüphanesi sayesinde sensörden ham veriyi okuyup derece cinsinden sıcaklık değerine dönüştüren tek bir satır kod yazabilirsiniz. Bu değeri Serial Monitör aracılığıyla ekrana yazdırarak devrenizin doğru çalışıp çalışmadığını test edin.
Yaygın Hatalar ve İleri Seviye İpuçları
Pin tanımlamalarını karıştırmak, projelerin sessiz düşmanıdır. Kodda 7 numaralı pini kullanıp kabloyu 8 numaralı pime takarsanız, devre çalışmaz ancak hata mesajı da almazsınız. Bu yüzden her pin atamasını not almak ve devre şemasını çizmek iyi bir alışkanlıktır.
Güç beslemesini de gözden kaçırmamak gerekir. USB üzerinden beslenen bir karta aynı anda birden fazla motor veya röle bağladığınızda, USB portunun sağlayabileceği akım sınırına ulaşabilirsiniz. Bu durumda kart kendini korumak için sıfırlanabilir veya bilgisayar USB bağlantısını kesebilir. Daha güçlü yükler için harici bir adaptör kullanmak şarttır.
Kendi özel kartınızı tasarlamak isterseniz, KiCad gibi ücretsiz devre çizim programlarıyla başlayabilirsiniz. Özel kart tasarımında mikrodenetleyiciyi çipe yerleştirmek, regülâtör devresini eklemek ve pin başlıklarını doğru konumlandırmak kritik adımlardır. PCB üretimi için çeşitli servisler kullanılabilir ancak tasarım aşamasında tasarım kurallarını kontrol etmek, üretim hatalarını önler.
C programlama dili, gömülü sistemlerin tartışmasız ana dilidir. Mikrodenetleyici programlamanın özü, donanım kaynağını doğrudan yöneten C dilini öğrenmekten geçer. Bellek yönetimi, işaretçiler ve bit düzeyinde işlemler, C dilinin mikrodenetleyici bağlamında en çok kullanılan özellikleridir. Bununla birlikte Arduino IDE, C ve C++ üzerine kurulu ama başlangıç seviyesi için büyük ölçüde basitleştirilmiş bir sözdizimi sunar. Yani ilk projelerinizde C'nin tüm derinliğini bilmek zorunda değilsiniz; zamanla ihtiyacınız olan yapıları öğrenebilirsiniz.
Bu rehberdeki adımları sırasıyla takip ederek ilk mikrodenetleyici projenizi hayata geçirebilirsiniz. Unutmayın, her elektronik hobiyenin ilk devresi kısa devre yapmıştır. Önemli olan hatadan ders çıkarıp bir sonraki adıma devam etmektir. Siz ilk projenizde ne yapmayı planlıyorsunuz, led mi yoksa sensör mü ekleyeceksiniz?
