L298 Motor Sürücü Seçim Rehberi: Doğru IC'i Bulmak

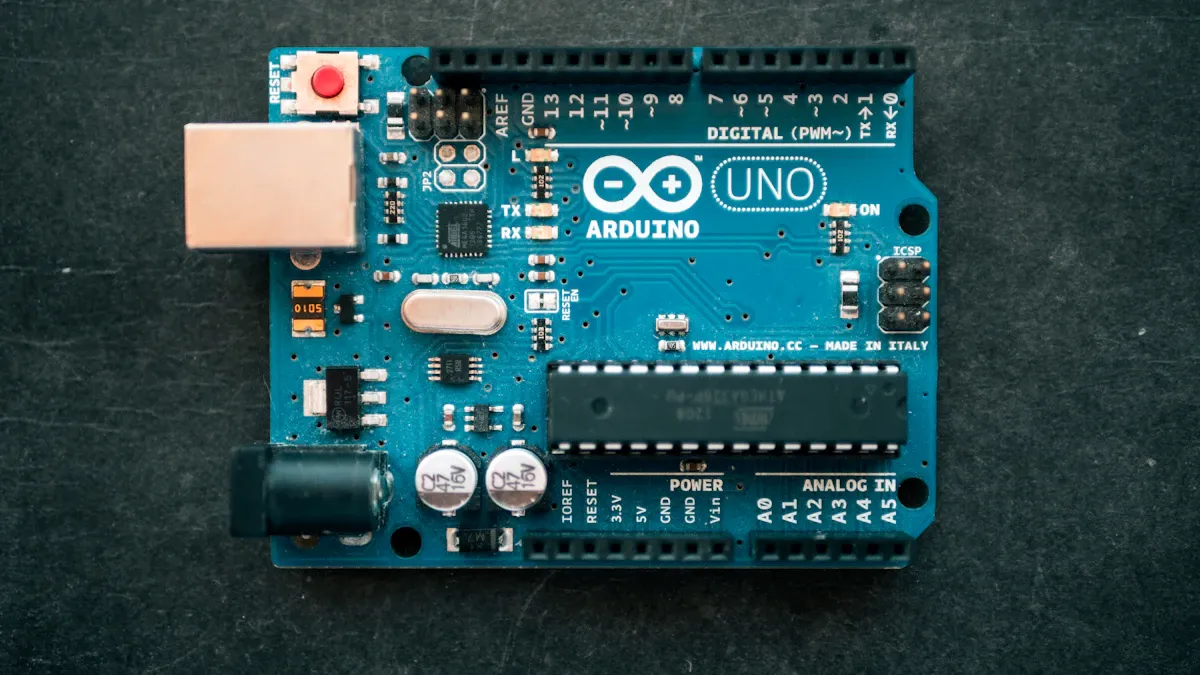

Arduino DC motor bağlantı şeması ve L298 motor sürücü devresi
Arduino DC motor bağlantı şeması ve L298 motor sürücü devresi

Yirmi yıl önce robotik projeler geliştirmek demek, devre tahtasına doğrudan lehim yapmak ve her bileşeni sıfırdan öğrenmek demekti. Bugün ise hazır modüller sayesinde herkes birkaç kablo ve birkaç satır kodla çalışan bir robot yapabiliyor. Ancak yanlış motor sürücü seçmek, projenizin ilk çalıştığında duman çıkmasına ve saatlerce süren hata ayıklama süreçlerine yol açabiliyor.

L298 Motor Sürücü Neden Robotik Projelerin Olmazsa Olmazı

Arduino veya herhangi bir mikrodenetleyici, bir doğrudan akım motorunu doğrudan sürmek için yeterli akımı sağlayamaz. Doğrudan bağlantı denendiğinde mikrodenetleyici pinleri aşırı yüke maruz kalır ve kalıcı hasar görebilir (Last Minute Engineers). İşte bu noktada motor sürücüler devreye girer: Mikrodenetleyicinin düşük akımlı kontrol sinyallerini alır ve motora gereken yüksek akımı güvenli bir şekilde iletir.

L298 serisi, STMicroelectronics tarafından üretilen ve yıllardır endüstri standardı olan bir çift köprülü motor sürücü entegresidir. Bu yonga, aynı anda iki ayrı motora bağımsız olarak yön ve hız kontrolü yapma imkanı sunar. Hem doğrudan akım motorlarını hem de adım motorlarını sürmek için kullanılabilir. Hobi düzeyinden eğitim laboratuvarlarına kadar geniş bir kullanım alanı bulmasının sebebi, dayanıklı yapısı ve kolay bulunabilirliğidir.

Başlamadan Önce Bilmeniz Gereken Temel Kavramlar

Motor sürücü seçimine geçmeden önce iki temel kavramı netleştirmek gerekir. İlk olarak köprü devre, motorun dönüş yönünü değiştirmek için akımın yönünü tersine çeviren bir elektronik düzenektir. Dört anahtarlayıcıdan oluşan bu yapı, kabloları fiziksel olarak değiştirmeden motorun ileri ve geri dönmesini sağlar. L298 içinde iki adet tam köprü devre barındırır (Last Minute Engineers).

İkinci kavram ise darbe genişlik modülasyonudur. Bu yöntem, motora gönderilen gücü hızla açıp kapatarak ortalama voltajı düşürür ve böylece motor hızını hassas bir şekilde ayarlar (Next Electronics). Sabit bir voltaj yerine hızlı darbeler göndermek, fiziksel olarak voltajı değiştirmekten çok daha pratik bir yaklaşımdır.

Projeniz için hangi motor sürücüyü seçeceğinize karar verirken motorunuzun voltaj ve akım gereksinimlerini önceden bilmelisiniz. Bir multimetre ile motorun boşta çalışma akımını ve yük altında çektiği maksimum akımı ölçmek, doğru sürücüyü seçmenin en güvenilir yoludur.

Adım 1: Projenizin Motor Gereksinimlerini Belirleyin

İlk adım, kullanacağınız motorların teknik özelliklerini net bir şekilde belirlemektir. Her motorun bir çalışma voltajı ve bir çektiği akım değeri vardır. L298N modülü, her kanal için 2 amper kadar akım kapasitesine sahiptir ve 5 ile 35 volt arası giriş kabul eder (Arduino Project Hub). Seçtiğiniz sürücünün akım kapasitesi, motorunuzun çekeceği maksimum akımdan yüksek olmalıdır. Aksi halde sürücü aşırı ısınır ve performans düşer.

Aynı zamanda projede kaç motor kullanacağınızı da belirlemelisiniz. Dört tekerlekli bir robot aracı yapıyorsanız iki L298N modülüne ihtiyacınız olabilir çünkü tek modül yalnızca iki motoru bağımsız kontrol edebilir. Öte yandan iki tekerlekli diferansiyel sürüşlü bir robot için tek bir L298N modülü yeterli olacaktır.

Adım 2: L298 IC ile Hazır Modül Arasındaki Farkı Anlayın

Motor sürücü seçerken karşınıza iki farklı ürün çıkar: çıplak L298 entegresi ve L298N hazır modül. Çıplak entegreyi kullanmak için dış bileşenler eklemeniz gerekir. Entegrenin çalışabilmesi için bir 5 voltluk lojik besleme, flyback diyotları ve soğutucu yüzey gereklidir. Bu bileşenleri tek tek seçmek ve devreyi kurmak, deneyimli elektronikçiler için uygun olabilir.

Buna karşın hazır L298N modüller üzerinde tüm gerekli bileşenleri barındırır. Modül üzerinde voltaj regülatörü, koruma diyotları ve bir ısı yayıcı bulunur (DEV Community). Başlangıç seviyesindeki projeler için hazır modül kullanmak hem zaman kazandırır hem de hata yapma olasılığını büyük ölçüde azaltır. Dolayısıyla bu rehber, hazır modül üzerinden ilerleyecektir.

Adım 3: Doğru L298N Modülünü Seçmek İçin Kriterleri Karşılaştırın

Piyasada farklı üreticilerden çok sayıda L298N modülü satılıyor. Seçim yaparken dikkat etmeniz gereken ilk kriter, giriş voltaj aralığıdır. Kaliteli modüller 5 ile 35 volt arası giriş kabul eder. İkinci kriter, kanal başına düşen sürekli akım kapasitesidir. Ürün açıklamasında 2 amper yazsa bile, bu değer soğutucu olmadan genellikle daha düşük kalır. Next Electronics kaynaklarına göre 1 amper üzeri sürekli akımda dış soğutucu zorunludur.

Üçüncü kriter, modülün üzerindeki voltaj regülatörünün kalitesidir. Bazı ucuz modüllerde bulunan regülatör, 12 volt üzeri girişlerde aşırı ısınabilir. Arduino Project Hub rehberine göre 12 voltun üzerindeki beslemelerde regülatörü korumak için üzerindeki jumper çıkarılmalıdır. Aksi halde mikrodenetleyicinize besleme çıkmaz ve devre çalışmaz. Dördüncü kriter ise bağlantı terminallerinin kalitesidir. Vidalı terminal blokları, jumper kablolarına göre çok daha güvenli bir bağlantı sağlar ve çalışırken kablo çıkması gibi sorunları önler.

Adım 4: Bağlantı Şemasını Çıkarıp Test Edin

Doğru modülü seçtikten sonra bağlantı şemasını oluşturmalısınız. L298N modülünün üç ana besleme girişi bulunur: Motor beslemesi, 5 voltluk lojik besleme ve toprak hattı. Motor beslemesi, sürülecek motorların voltajına göre ayarlanır. Lojik besleme ise mikrodenetleyici ile modül arasındaki iletişim için kullanılır. Unutmamanız gereken önemli bir detay var: L298N modülünde yaklaşık 2 voltluk bir voltaj düşümü mevcuttur. Yani 12 volt besleme verdiğinizde motorlara yaklaşık 10 volt ulaşır (Arduino Project Hub).

Modülün üzerinde her motor için iki çıkış pini yer alır: Çıkış 1 ile Çıkış 2 birinci motora, Çıkış 3 ile Çıkış 4 ikinci motora bağlanır. Yön kontrolü için her kanalda Giriş 1, Giriş 2, Giriş 3 ve Giriş 4 olmak üzere dört adet dijital pin bulunur. Hız kontrolü için ise Etkinleştirme A ve Etkinleştirme B pinlerine darbe genişlik modülasyonu sinyali gönderilir. Bağlantıları yapmadan önce tüm kabloları iki kez kontrol edin. Yanlış polarite bağlantısı entegrenin kalıcı olarak hasar görmesine neden olur.

Sık Yapılan Hatalar ve Uzman Önerileri

En sık karşılaşılan hata, motor besleme voltajını lojik besleme pinine vermektir. Bu durum regülatörün yanmasına yol açar. İkinci yaygın hata, ısı yönetimini göz ardı etmektir. L298N, BJT transistör tabanlı bir sürücüdür ve çalışırken belirgin miktarda ısı üretir. Next Electronics teknik belgelerine göre çipin iç sıcaklığı yaklaşık 150 dereceye ulaştığında termal koruma devreye girer. Uzun süreli kullanımda modüle küçük bir soğutucu takmak, entegrenin ömrünü önemli ölçüde uzatır.

Bir diğer önemli nokta, flyback diyotlarının varlığıdır. Motorlar kapandığı anda ters yönde bir gerilim üretir. Bu gerilim, sürücü entegresine zarar verebilir. Next Electronics kaynaklarına göre L298N entegresinde bu amaçla yerleşik serbest dönen diyotlar bulunur. Hazır L298N modüllerinin üzerinde de bu diyotlar mevcuttur. Ancak çıplak entegre kullanıyorsanız harici diyot eklemeyi unutmayın. Ayrıca adım motoru sürecekseniz, modülün akım kapasitesini adım motorunun tutma akımına göre değil, çekme akımına göre belirlemelisiniz.

Motor sürücü seçimi, projenizin başarısını doğrudan etkileyen kritik bir karardır. L298N, esnekliği ve yaygın kullanımı sayesinde robotik dünyasına adım atanlar için güvenli bir tercih olmaya devam ediyor. Ancak projenizin spesifik gereksinimlerini doğru analiz etmeden herhangi bir modülü almak, zaman ve para kaybına neden olabilir. Siz yaptığınız projelerde hangi motor sürücüyü tercih ediyorsunuz ve neden? Deneyimlerinizi yorumlarda paylaşarak bu konuyu birlikte derinleştirebiliriz.
